电梯高清楼显监控解决方案



电梯摄像机解决方案对比

一、      解决方案与系统配置

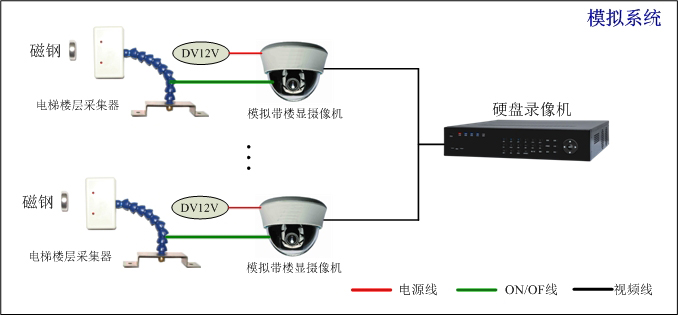

1.     独立组成模拟系统

系统原理图





系统设备配置

序号

产品名称

配置原则

1

带楼显电梯摄像机

每部电梯配置一台

2

磁钢型楼层采集传感器

每部电梯配置一套传感器,每层配一块磁钢

3

主动红外楼层采集传感器

每部电梯配置一套传感器

4

抗干扰器

根据干扰源情况配置

5

12V直流电源

每部电梯配置一台

2.     模拟摄像机+编码器

系统原理图



系统设备配置

序号

产品名称

配置原则

1

带楼显电梯摄像机

每部电梯配置一台

2

4路视频编码器

每四路摄像机配置一台

3

电梯信号采集器(磁钢)

每部电梯配置一套传感器,每层配一块磁钢

4

电梯信号采集器(对射)

每部电梯配置一套

5

主动红外楼层采集传感器

每部电梯配置一套传感器

6

12V直流电源

每部电梯配置一台

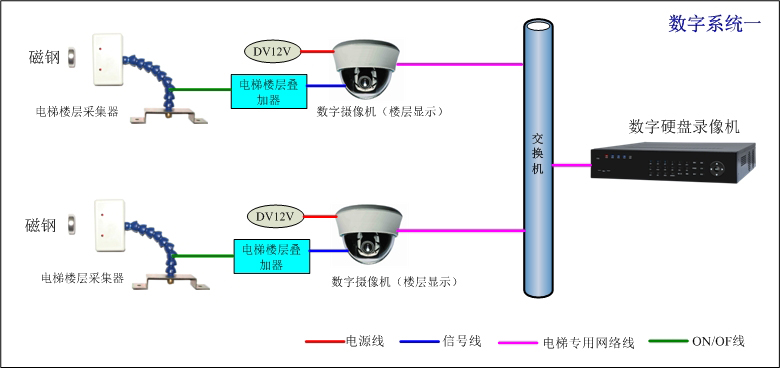

3.     数字摄像机一

系统原理图



系统设备配置

序号

产品名称

配置原则

1

数字带楼显电梯摄像机

每部电梯配置一台

2

电梯楼层信号叠加器

3

电梯信号采集器(磁钢)

每部电梯配置一套传感器,每层配一块磁钢

4

电梯信号采集器(对射)

每部电梯配置一套

5

12V直流电源

每部电梯配置一台

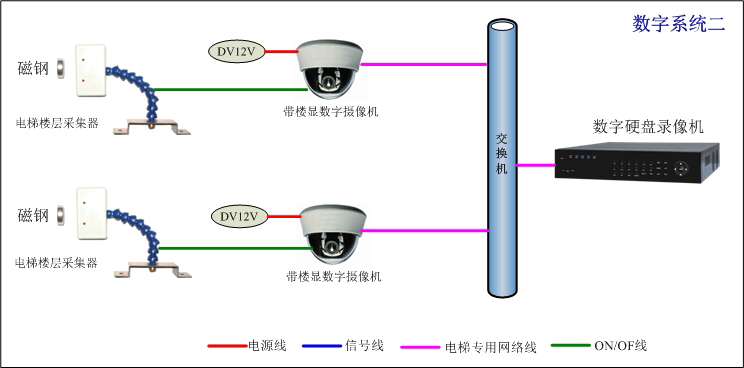

4.     数字摄像机二(优先推荐)

系统原理图



系统设备配置

序号

产品名称

配置原则

1

数字带楼显电梯摄像机

每部电梯配置一台

2

电梯信号采集器(磁钢)

每部电梯配置一套传感器,每层配一块磁钢

3

电梯信号采集器(对射)

每部电梯配置一套

4

12V直流电源

每部电梯配置一台
