电梯高清楼显监控解决方案
Jan 02, 2024
电梯摄像机解决方案对比
一、 解决方案与系统配置
1. 独立组成模拟系统

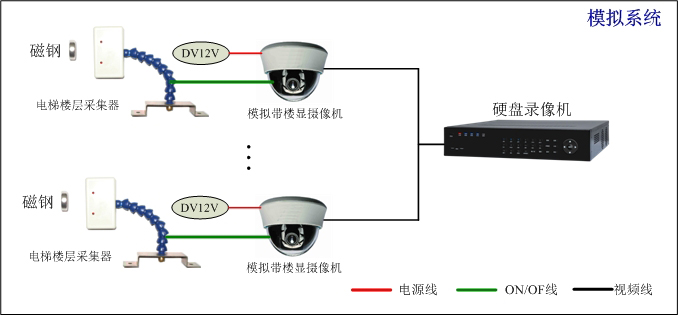

系统原理图
系统设备配置
|
序号 |
产品名称 |
配置原则 |
|
1 |
带楼显电梯摄像机 |
每部电梯配置一台 |
|
2 |
磁钢型楼层采集传感器 |
每部电梯配置一套传感器，每层配一块磁钢 |
|
3 |
主动红外楼层采集传感器 |
每部电梯配置一套传感器 |
|
4 |
抗干扰器 |
根据干扰源情况配置 |
|
5 |
12V直流电源 |
每部电梯配置一台 |
2. 模拟摄像机+编码器

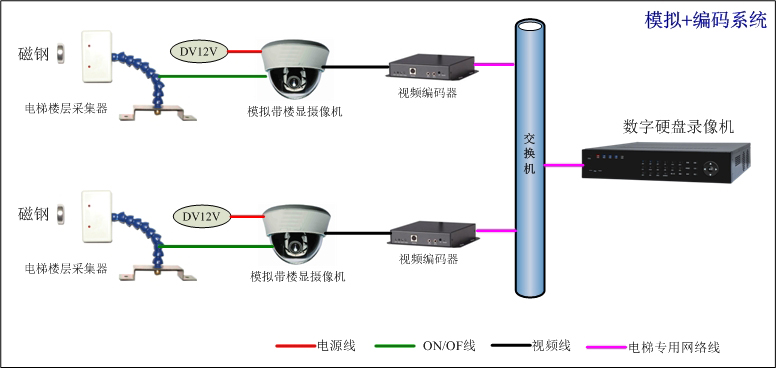

系统原理图
系统设备配置
|
序号 |
产品名称 |
配置原则 |
|
1 |
带楼显电梯摄像机 |
每部电梯配置一台 |
|
2 |
4路视频编码器 |
每四路摄像机配置一台 |
|
3 |
电梯信号采集器（磁钢）
|
每部电梯配置一套传感器，每层配一块磁钢 |
|
4 |
电梯信号采集器（对射）
|
每部电梯配置一套 |
|
5 |
主动红外楼层采集传感器 |
每部电梯配置一套传感器 |
|
6 |
12V直流电源 |
每部电梯配置一台 |
3. 数字摄像机一

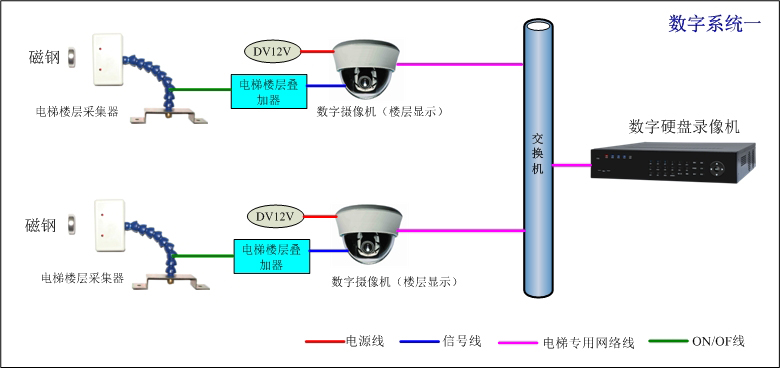

系统原理图
系统设备配置
|
序号 |
产品名称 |
配置原则 |
|
1 |
数字带楼显电梯摄像机 |
每部电梯配置一台 |
|
2 |
电梯楼层信号叠加器 |
|
|
3 |
电梯信号采集器（磁钢） |
每部电梯配置一套传感器，每层配一块磁钢 |
|
4 |
电梯信号采集器（对射） |
每部电梯配置一套 |
|
5 |
12V直流电源 |
每部电梯配置一台 |
4. 数字摄像机二（优先推荐）

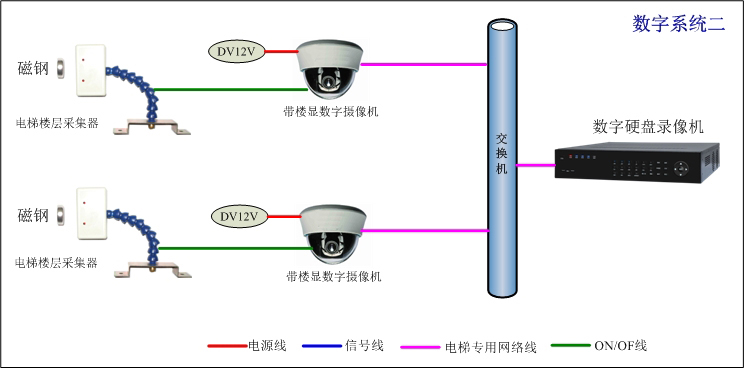

系统原理图
系统设备配置
|
序号 |
产品名称 |
配置原则 |
|
1 |
数字带楼显电梯摄像机 |
每部电梯配置一台 |
|
2 |
电梯信号采集器（磁钢） |
每部电梯配置一套传感器，每层配一块磁钢 |
|
3 |
电梯信号采集器（对射） |
每部电梯配置一套 |
|
4 |
12V直流电源 |
每部电梯配置一台 |
